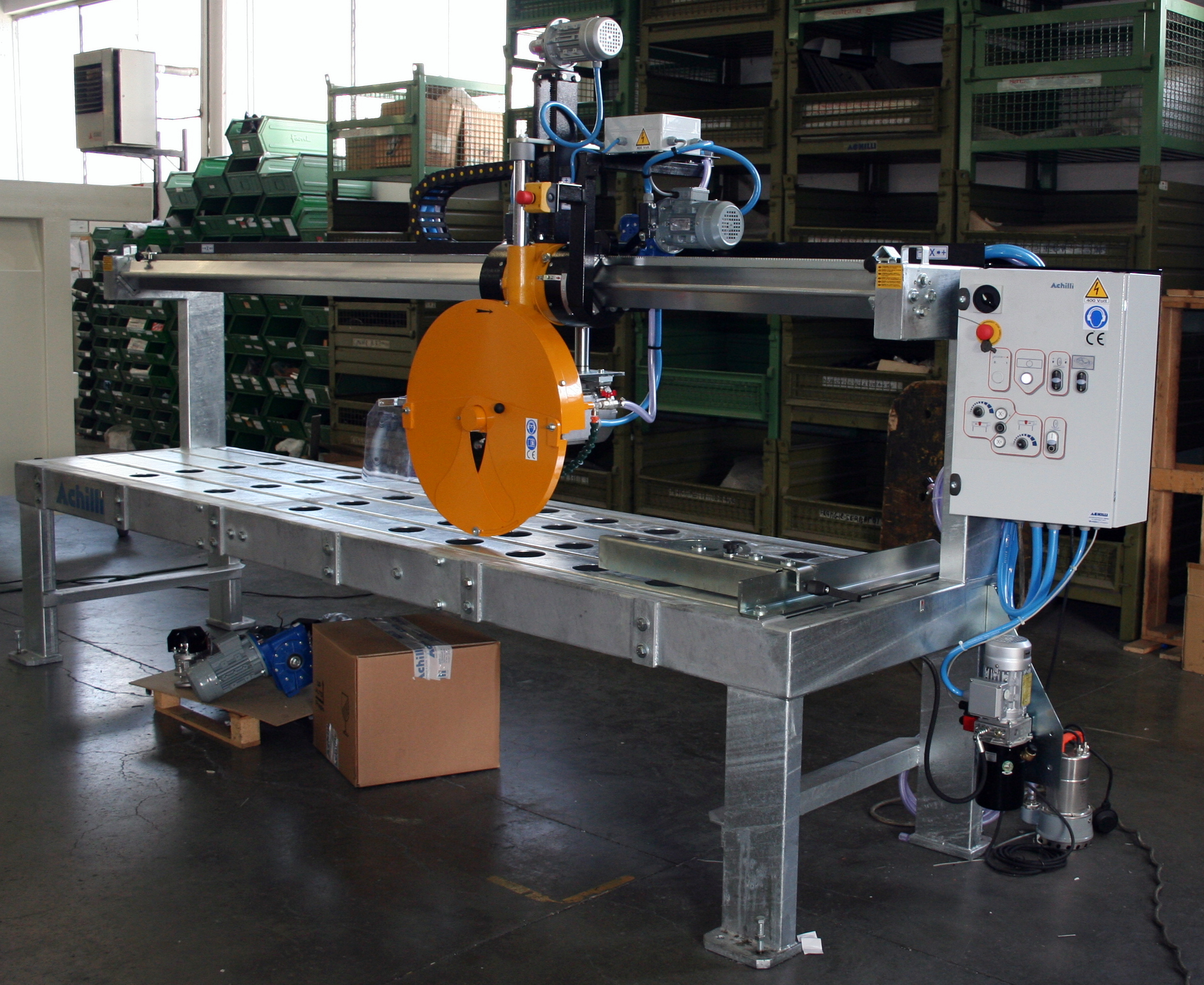

Segatrice motorizzata TFM
Segatrice a ponte fisso di precisione per materiali con durezza elevata
Segatrice monoblocco motorizzata a ponte fisso, dotata di una trave attiva tensionata e cromata che garantisce la massima precisione di taglio. I sostegni laterali allargano notevolmente il piano di lavoro facilitando la movimentazione delle lastre più grandi e il dispositivo porta battuta laterale agevola notevolmente l’esecuzione di tagli paralleli.
Telaio
Telaio robusto e compatto completamente in acciaio, sabbiato e ceramicato (zincatura a caldo su richiesta).

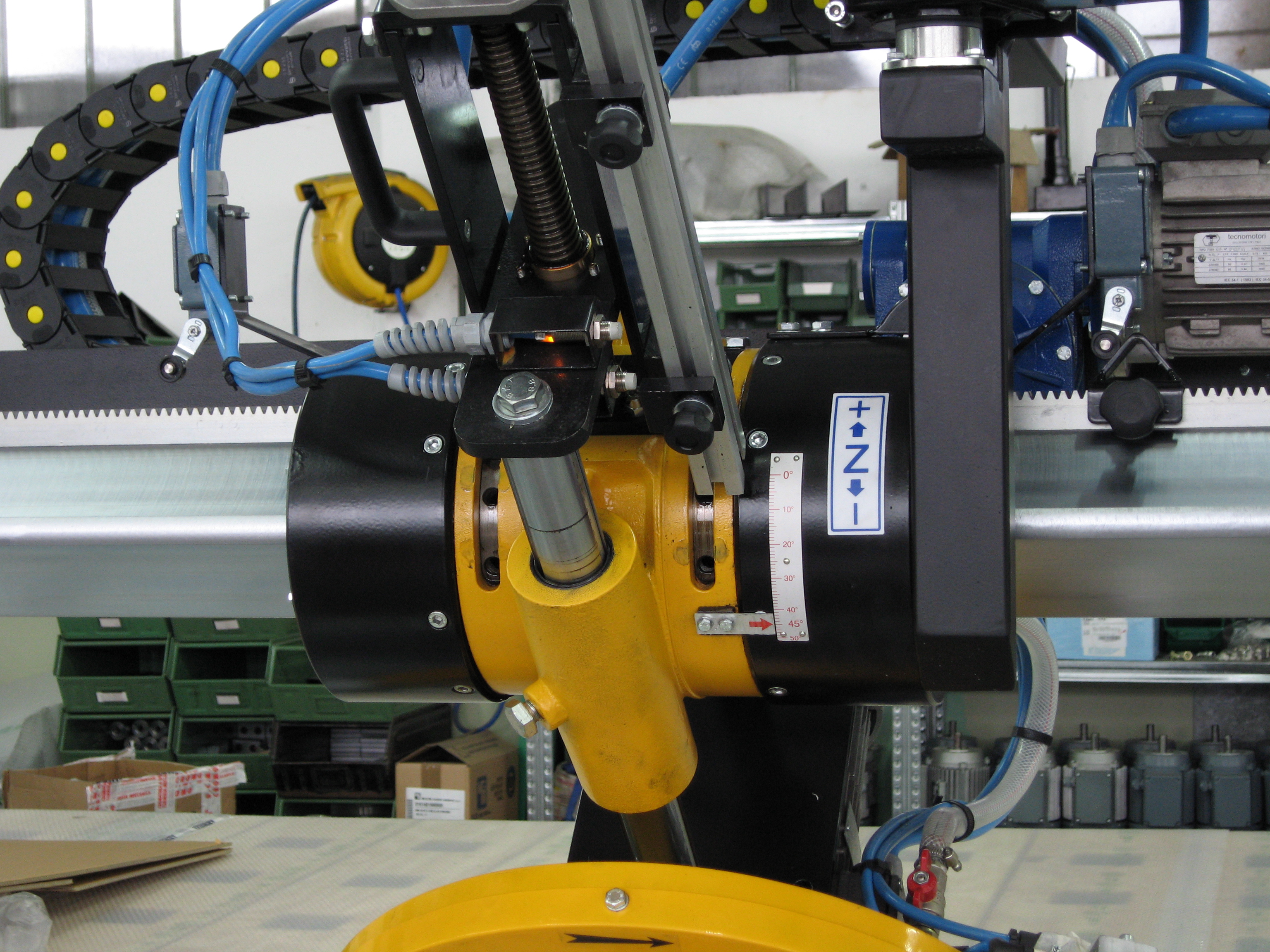

Inclinazione della testa
Inclinazione manuale della testa per tagli da 90°a 45°.
Piano di lavoro
Piano di lavoro composto da liste di acciaio zincato.
Regolazione profondità di taglio
Regolazione motorizzata profondità di taglio su asse “Z” a mezzo motoriduttore.
Avanzamento
Spostamento motorizzato della testa con velocità regolabile nei due sensi di marcia.
Sostegni e battuta laterale
Il piano di lavoro è dotato di 6 sostegni laterali per sostenere anche le lastre più grandi e battuta laterale per agevolare il taglio dei pezzi.
TFM è una segatrice a ponte fisso estremamente robusta, adatta anche al taglio di grandi spessori e materiali particolarmente duri:
- Completamente personalizzabile in base alle esigenze del cliente;
- Massima precisione di taglio garantita da una speciale trave "attiva" tensionata, rettificata e cromata che rimane in tensione per tutta la vita della macchina;
- Disegnata per il taglio di precisione di lastre in pietra, quarzo, ceramica e materiali sintetici;
- Possibilità di inserire un unità di controllo PLC per la programmazione dei tagli a passate;
- Spostamento motorizzato della testa con velocità regolabile nei due sensi di marcia.
| Corsa asse X | 3100 / 3700 mm |
|---|---|
| Corsa asse Z | 380 mm |
| Dimensioni del piano di lavoro | 3695×900 mm |
| Diametro massimo disco diamantato | 300-400 mm o 400-625 mm |
| Foro disco diamantato | 50 mm |
| Potenza motore principale |
7.5kW = 10HP / 11kW = 15 HP (3ph.) |
| Velocità rotazione motore principale | 1400 rpm 50Hz – 1700 rpm 60Hz |
| Tensione-frequenza standard |
400V-50/60Hz / 230V-60Hz 3ph. |
Copertura in gomma
Copertura in gomma antiscivolo del piano di lavoro, ideale per lastre in ceramica.
Dispositivo bloccaggio pezzi in ceramica
Il dispositivo è composto da 6 pistoni pneumatici da connettere all'aria compressa. Il dispositivo può essere fissato sulla battuta laterale standard della macchina o sul dispositivo per tagli paralleli.
Accessorio per tagli paralleli
Dispositivo porta battuta laterale per facilitare l’esecuzione di tagli paralleli; tramite un volantino laterale viene fatta scorrere parallelamente alla linea di taglio così da evitare ripetuti tentativi di misurazione manuale.
Lo spostamento viene visualizzato tramite un indicatore di posizione decimale.
Velocità variabile
Regolazione elettronica della velocità del motore principale, per regolare la velocità del disco a seconda del materiale lavorato.
Controllo PLC
Unità di controllo PLC per la programmazione di tagli a passate.
Banco di lavoro con rulli
Banco di lavoro con rulli per agevolare il posizionamento delle lastre, dotato di rulli omnidirezionali con salita-discesa manuale o automatica.
Banco laterale con rulli
Banco laterali con rulli per facilitare il caricamento delle lastre. Dimensioni: 1510x865 mm
Laser
Dispositivo laser di puntamento, montato sulla testa che indica la linea di taglio del disco.
Vasca di raccolta per l'acqua
Vasca di raccolta dell’acqua con pompa di ricircolo incorporata per il raffreddamento del disco durante il taglio.
Banco laterale
Banco laterale per facilitare la movimentazione delle lastre più grandi. Dimensioni: 1510x865 mm
