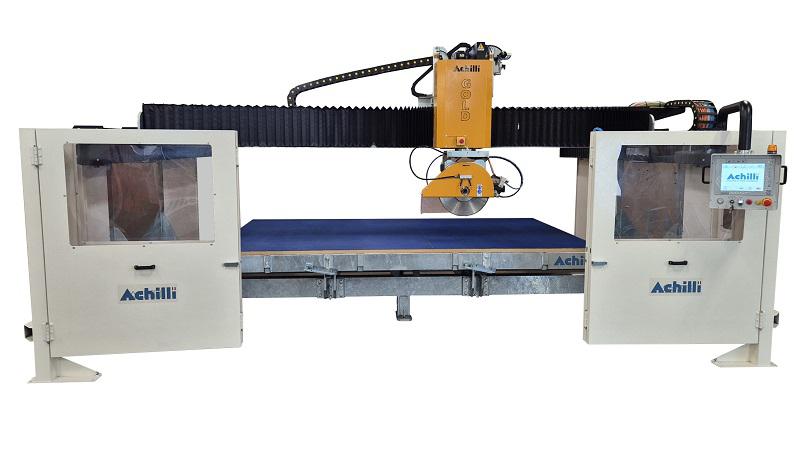

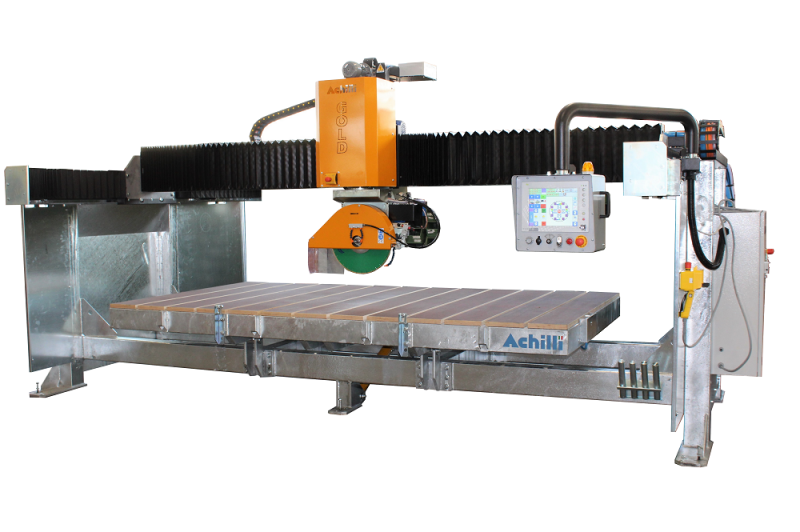

Cortadora a puente monobloque GOLD
Cortadora a puente de última generación para la máxima precisión de corte.
Sierra de puente CNC para placas de piedra y cerámica, con rotación automática del cabezal 0°-360° para cortes en todas las direcciones. La inclinación del cabezal hasta 90° permite la ejecución de cortes inclinados de 0° a 50°, y ofrece la posibilidad de montar brocas y fresas incrementales, permitiendo así la programación de ciclos de taladrado y fresado. La máxima precisión de corte está garantizada gracias al deslizamiento sobre guías de’acero con patines a recirculación de esferas y al uso de motores Brushless.
Telar
Telar robusto y compacto, completamente en acero arenado y revestimiento cerámico (zincado en aliente bajo pedido).

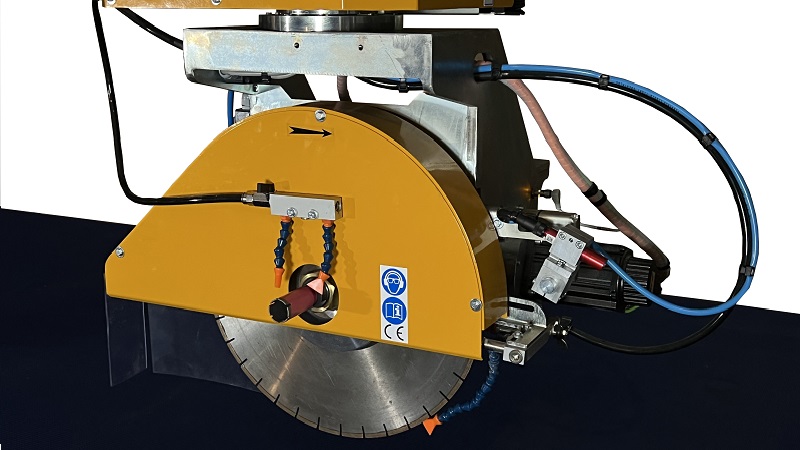

Rotación cabeza
Rotación automática de la cabeza para realizar cortes rectos interpolados y corte diagonales en todas las direcciones.

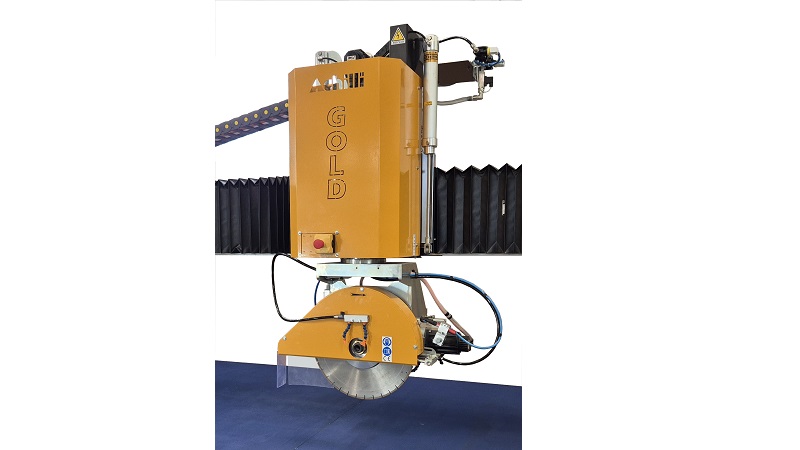

Avance
Desplazamiento motorizado de la cabeza con velocidadà regulable sobre tres ejes.
Deslizamiento sobre guías de’acero con patines a recirculación de esferas e inverter digitales para garantizar la máxima precisión.
Movimiento eje X e Y con cremallera inclinada y piñón.
Fuelles de protección incluidos.

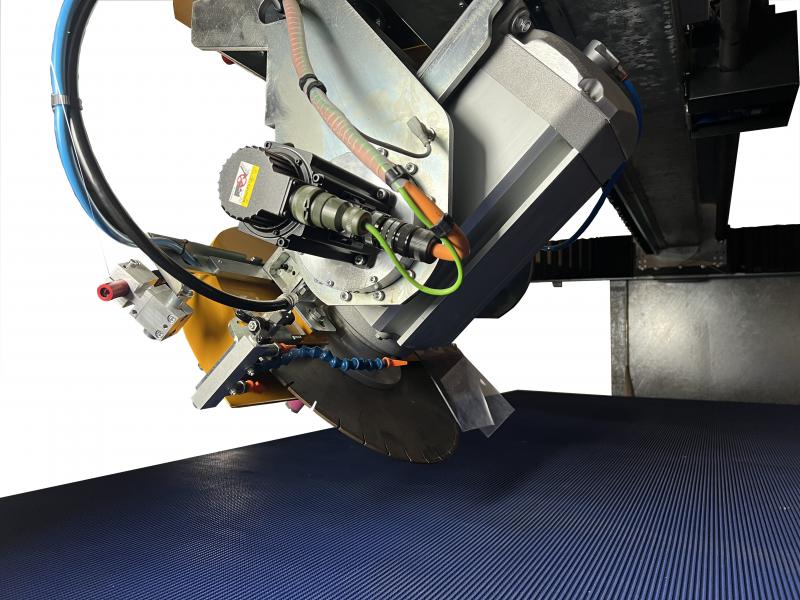

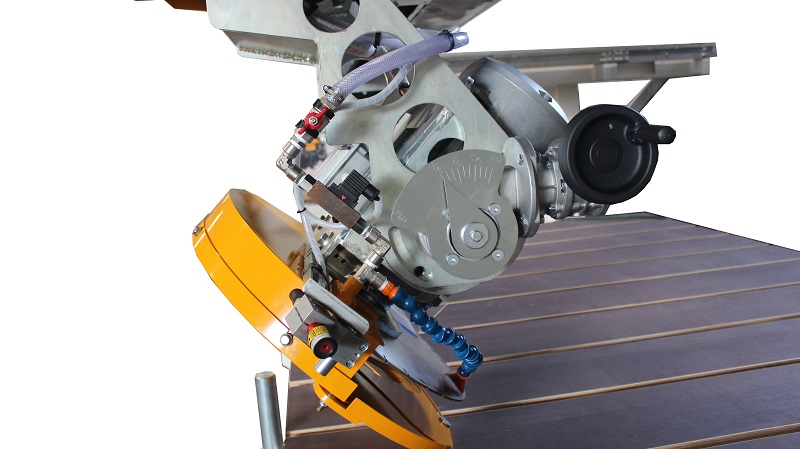

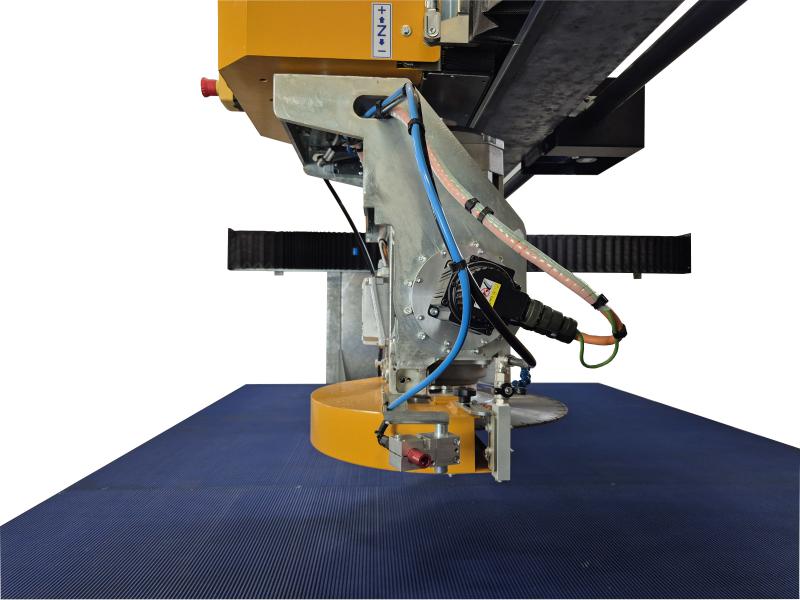

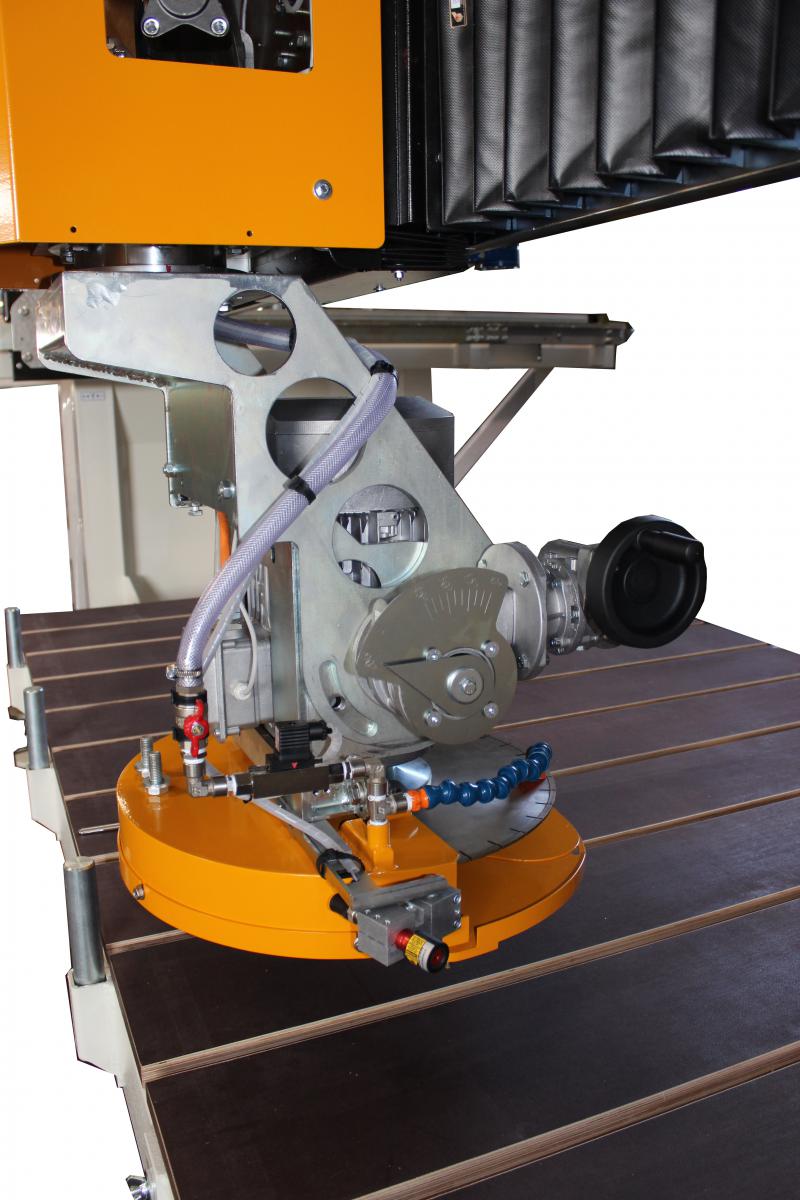

Inclinación cabeza

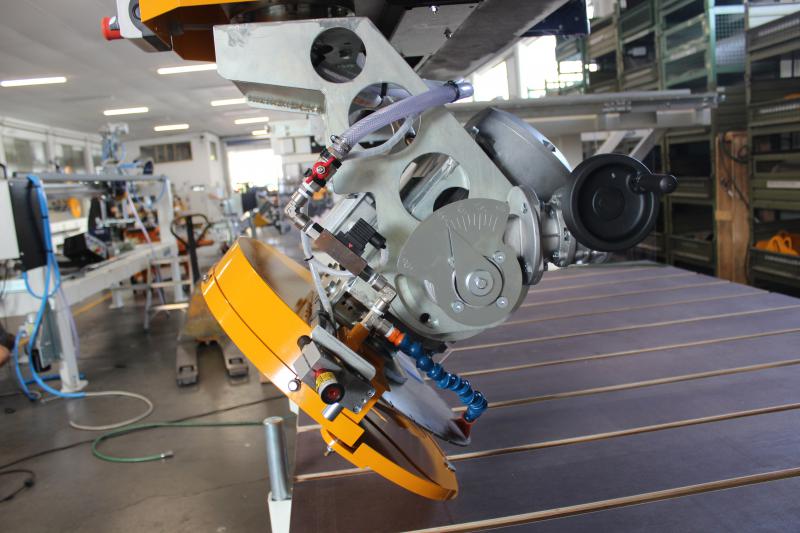

Inclinación manual o automatico de la cabeza de 90° a 0° grados para cortes horizontales y inclinados, grados visualizados en transportador de ángulos (version manual) o en visualizador de pantalla táctil (version automatica). Posibilidad de montar taladro 1/2” gas.

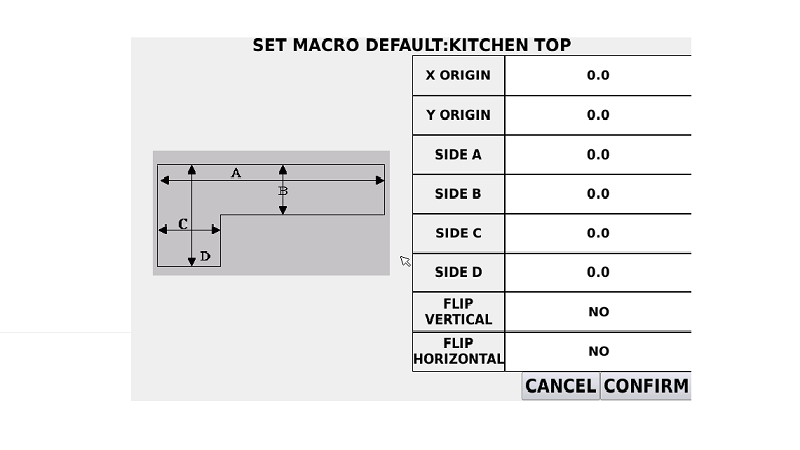

Macro
El entorno "MACRO" de la unidad de control CNC permite diseñar figuras punto a punto específicas introduciendo coordenadas cartesianas o polares. Es posible precargar figuras paramétricas como hexágonos, octágonos, encimeras de cocina, trapecios, polígonos, etc

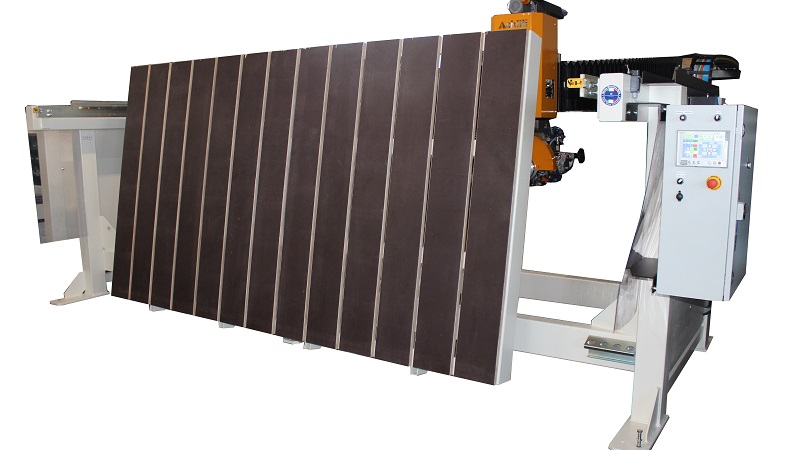

Banco de trabajo
Disponibile con banco de trabajo fijo o inclinable.

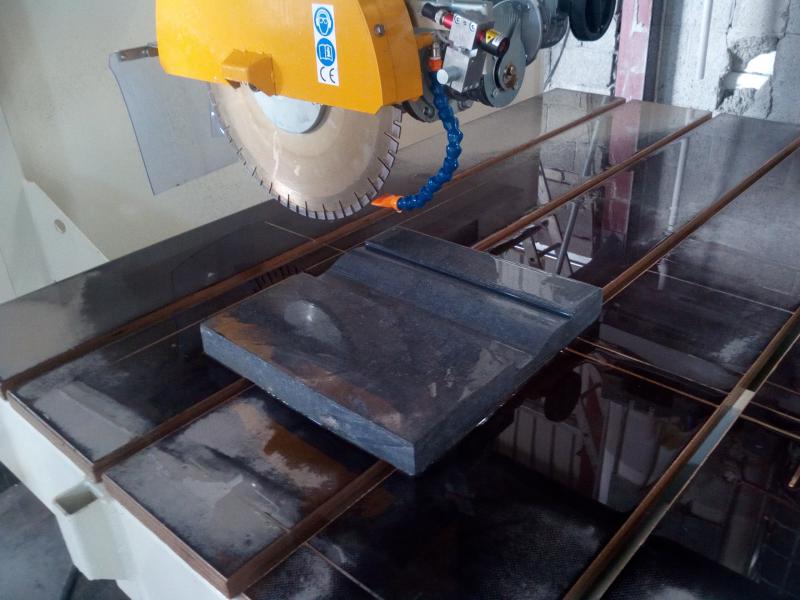

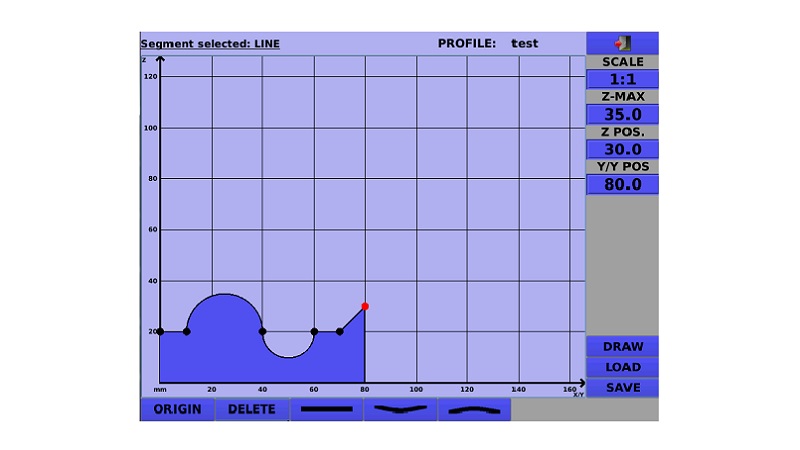

Perfilado de superficie

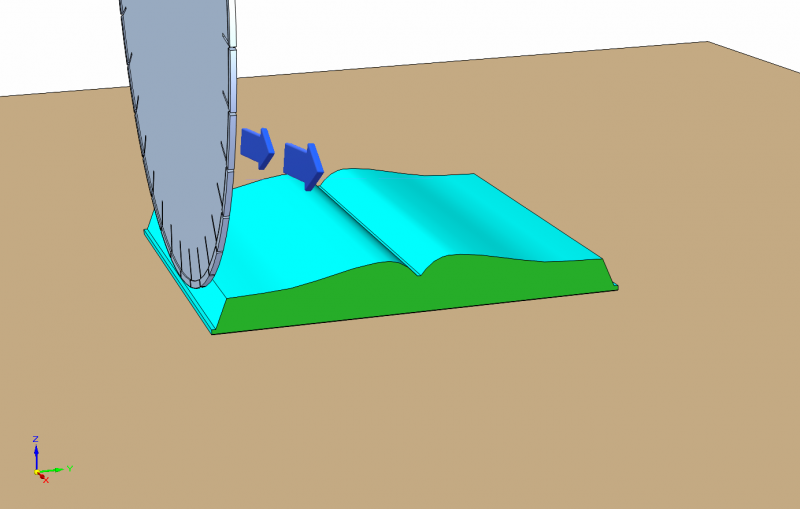

El entorno "PERFILADO" de la unidad de control CNC, a través del menú de diseño, permite crear molduras y piezas artísticas columnas cuadradas o capiteles.
Control CNC
Programación de los cortes por medio de control ejes CNC, con display táctil en color. Permite la ejecución automática de programas de corte sin intervención manual.
Laser
Dispositivo laser de rastreo, montado en la cabeza que indica la linea de corte del disco.
Botonera
Botonera movil para el inmediato desplazamiento de la cabeza, mientras el operario esta lejos del puesto de mando
GOLD es una sierra de puente móvil de última generación para trabajar piedra y losas de cerámica:
- Personalizable según las necesidades del cliente;
- Versión monobloque de fácil instalación;
- Máxima precisión de corte garantizada por el deslizamiento del cabezal sobre guías de acero con con patines a recirculación de esferas y motores Brushless;
- Rotación automática del cabezal;

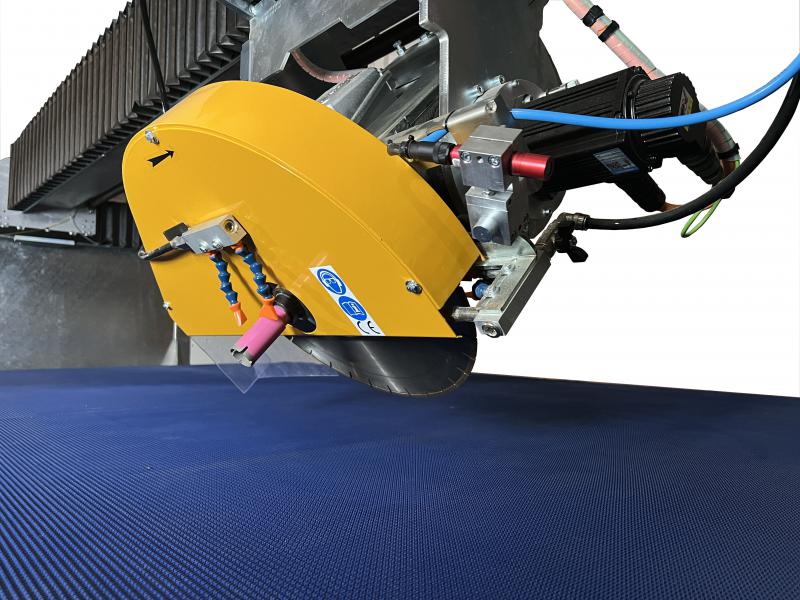

- Inclinación del disco controlada por CNC hasta 0°;
- Control CNC fácil de usar: la cortadora puede funcionar en modo automático o en modo manual para brindarle al operador control total de las operaciones de corte;
- Función de generación de formas geométricas paramétricas para facilitar la creación de los programas de corte más habituales: rectángulo, hexágono, encimera de cocina en forma de “L”, elipse/círculo, trapecio, umbral, etc.

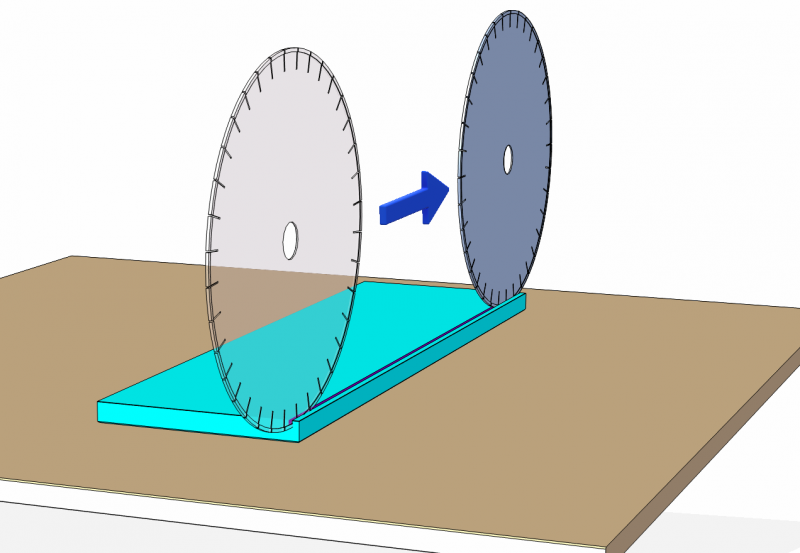

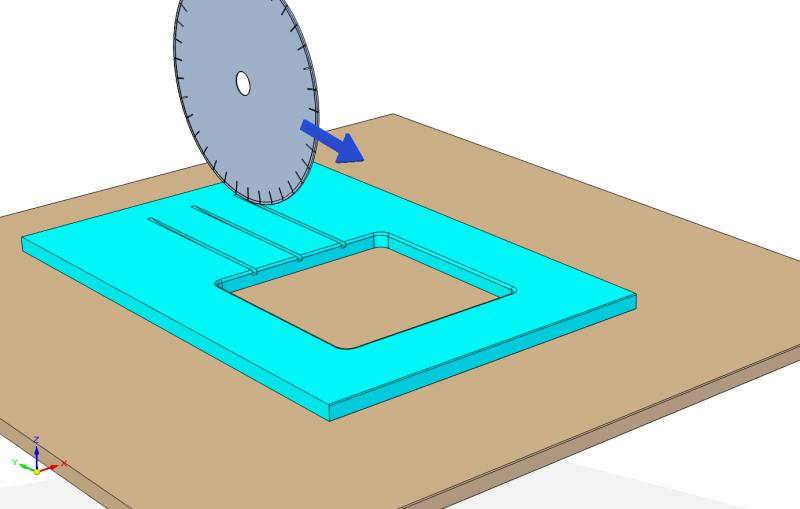

- Perfilado de superficies para crear marcos, decoraciones, planos inclinados y líneas de drenaje;
- Conexión 1/2’’ gas para montar brocas y fresas incrementales para programar ciclos de taladrado y fresado, facilitar el acabado de esquinas y eliminar tensiones de láminas sintéticas.
| Carrera eje X | 3900 mm (12'8") |
|---|---|
| Carrera eje Y | 2380 mm (7'8") |
| Carrera eje Z | 330 mm (13") |
| Dimensiones del plano de trabajo | 3900x2200 mm (11'5"" x 7'2") |
| Diámetro disco diamantado | 350-525 mm |
| Agujero disco diamantado | 50 mm |
| Inclinación manual de la cabeza | 0° - 50°, 90° |
| Rotación cabeza | 0°- 360° |
| Potencia motor principal | 11kW = 15HP |
| Velocidadà rotación motor principal | 1400 rpm 50Hz – 1700 rpm 60Hz |
| Velocidadà variable motor principal | 800 - 6000 rpm |
| Tensión-frecuencia standard | 400V-50/60Hz / 230V-60Hz 3ph. |

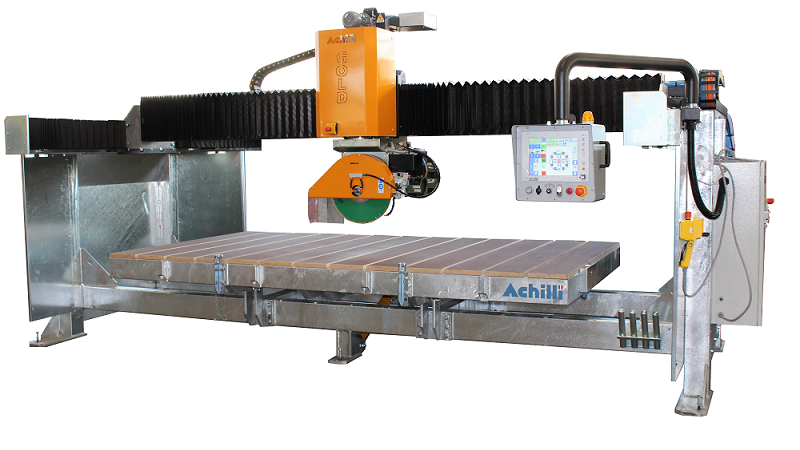

Galvanización en caliente
Bastidor en acero galvanizado en caliente para una máxima durabilidad.
Inclinación banco de trabajo
Inclinación oleodinámica motorizada del banco de trabajo, para facilitar la carga de los tableros. Dimensiones plano de trabajo 3500x1900mm.
Banco de trabajo con rodillos
Banco camino de rodillos motorizado para facilitar la movimentación de los tableros, dotado de rodillos omnidireccionales con subida y bajada motorizada.

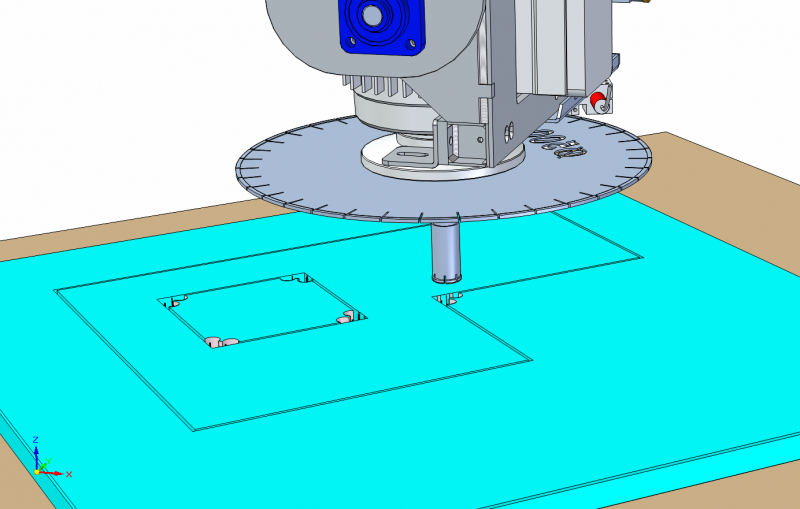

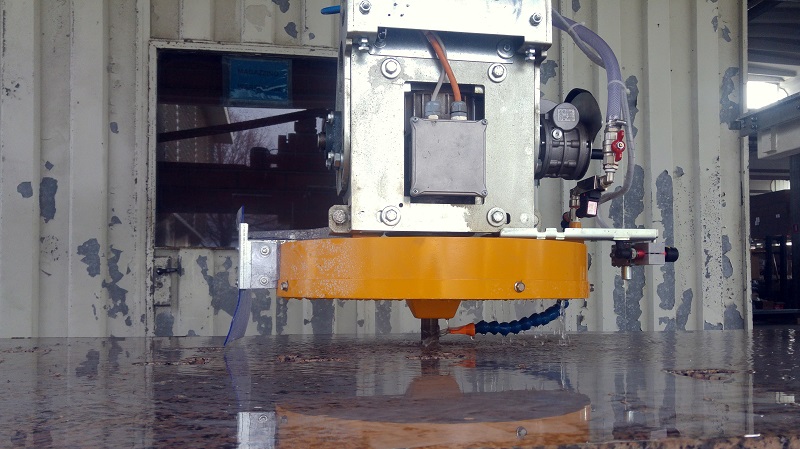

Perforaciòn: ambiente del control numérico
Software para la realización de un ciclo de perforación automático. El cabezal de corte estará equipado con una conexión GAS de 1/2 "y paso de refrigerante para la herramienta y aire comprimido para facilitar la expulsión del material.
Bandeja de recogida
Bandeja de recogida del’agua con bomba de recirculación incorporada, disponible en modelos con banco fijo.

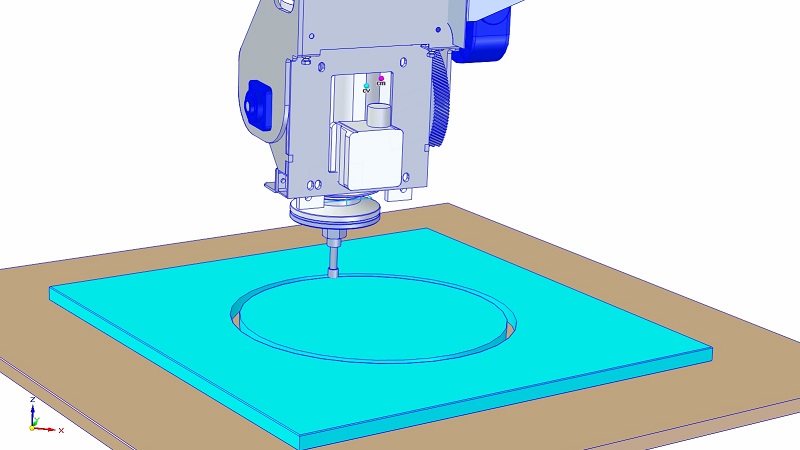

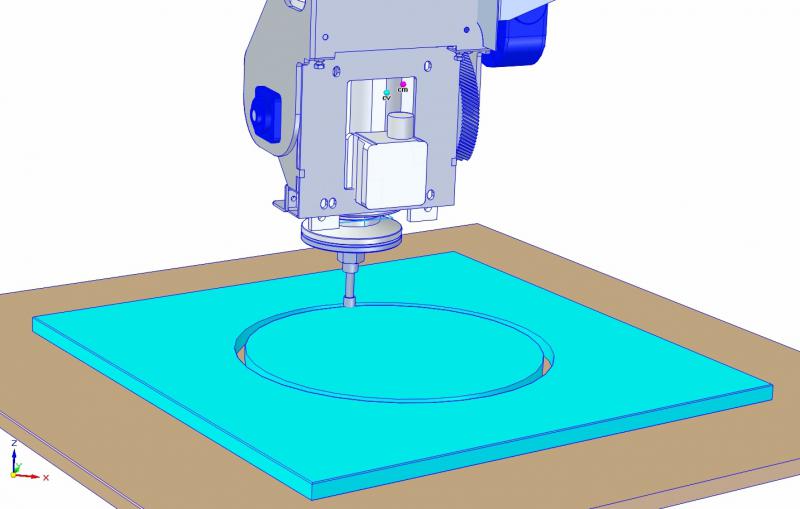

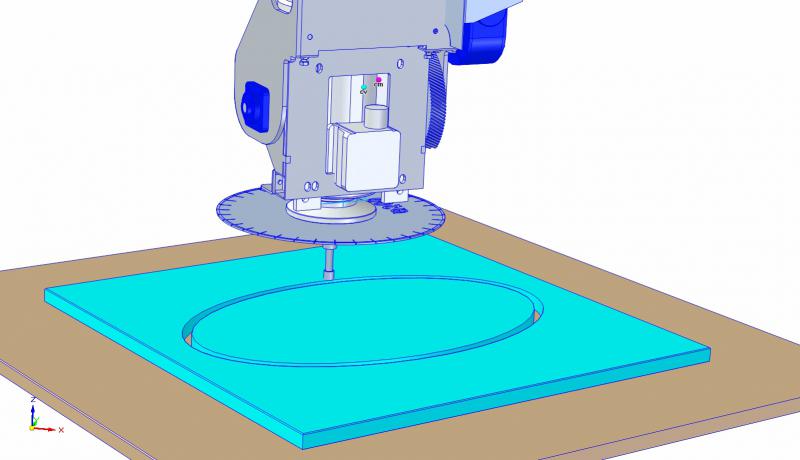

Espansiòn software de fresado incremental
Permite la creación de curvas y formas cuadradas, redondas y elípticas con un cortador incremental.
Recubrimiento de goma por el banco de trabajo
Además de bloquear la pieza durante el corte, el revestimiento de goma permite conservar la superficie de trabajo de la máquina, protegiéndola de las incisiones.
